大阪の世界の大温泉スパワールド温浴施設の改修工事。
吹抜天井にウェーブライト、吹抜壁面に間接照明を設置せさせ頂きました。
湿度、塩素などの問題で建築的にカラーリングを施すより、演出照明で空間を染色。
季節やイベントによってカラーリングを選択できる簡単操作システムに仕上げました。

お風呂の塩素の影響を受けないよう器具には重耐塩塗装を施しました。

間接照明：RGBWウォールウッシャーLEDバー　60W×60本
天井照明：ウェーブライト120W×3台　カラーフィルター
信号制御：DMX制御＋タッチモニター選択

●ウェーブライト設置工事
設置工事：台座金物＋ステンレスバンド＋落下防止ワイヤー
耐塩工事：スリーブ圧着＋ビニルテープ、自己融着テープ（付属コネクターは利用せず）
仕様配線：湿度が高いのでキャプタイヤ―ケーブルを使用

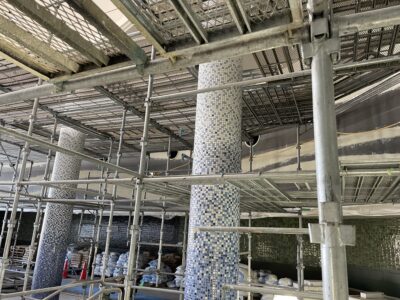

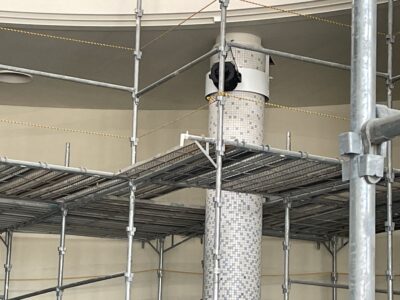

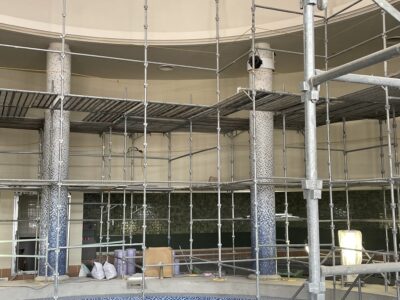

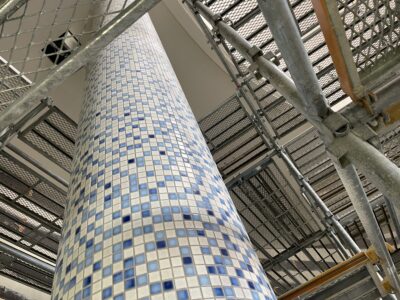

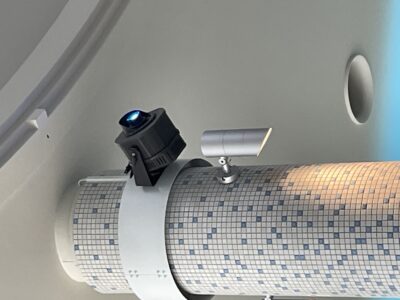

8m高の柱上部にウェーブライト取付
・制御盤から信号線、電源線引き回し

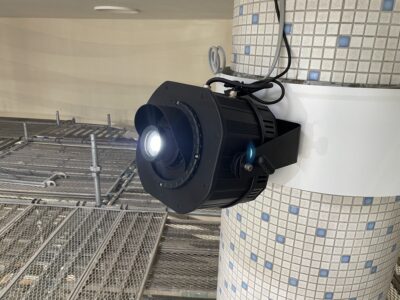

・ステンレスバンドにて丸柱に器具を設置


落下防止措置
・天井裏金物から器具にステンレスワイヤー取付け
・電源線、信号線、安全ワイヤーの３本で落下防止安全措置完了

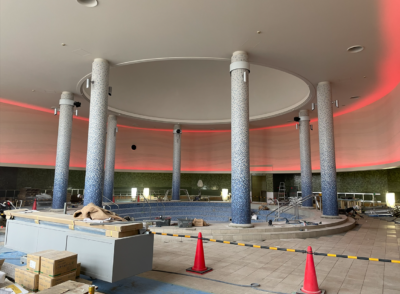

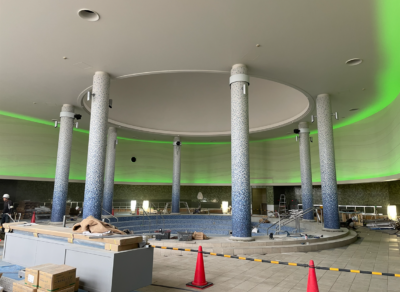

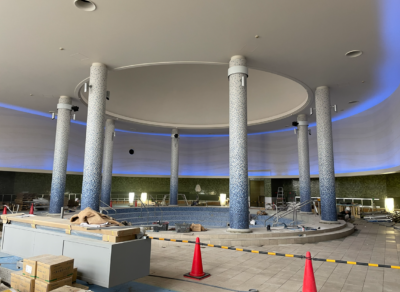

●間接照明設置工事
ウォールウッシャーの設置工事写真を撮り忘れてしまいました。
円形の壁面に200mmの間接照明BOXをご用意頂きました。

設置工事：ウォールウッシャー器具長1m×60本
配線工事：器具10本1系統にして電源線、信号線を引き回し、結線工事
耐塩工事：スリーブ圧着＋ビニルテープ、自己融着テープ（付属コネクターは利用せず）
回路確認：RGBW点灯、回路毎に各色を点灯し配線接続、アドレスの確認
特記事項：仕様配線：湿度が高いのでキャプタイヤ―ケーブルを使用

●器具調整
間接器具調整：全器具角度調整　一番光が伸びる角度を確認し全器具共有に調整

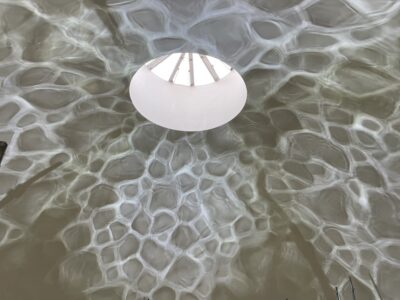

天井照明調整：シューティング　器具３台でΦ12mの天井ドームを均一に照射
プログラム調整：回路調整、アドレス設定、器具調整、カラー調整、プログラム制作

●LED照明プログラム
通常営業時：陽の色　DAY１（朝日）～DAY５（夕陽）　※時間により自動切替
イベント時：イベントカラー　※任意選択
※ウェーブライトはカラーフィルターでカラーリングを変更できます。
カラーフィルターを外部制御し壁面間接照明と同じ色・マッチする色に設定

●制御システム

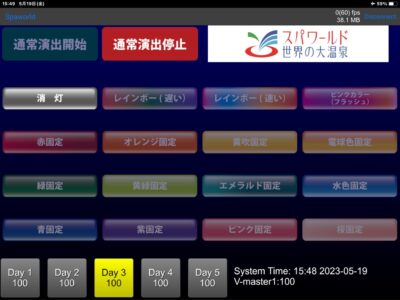

DMXコントローラーにプログラムを内蔵。タッチパネルにてプログラム選択
・タッチパネル操作画面はオリジナル制作
・２１接点使用　機材仕様では255chまで対応可能

●建築免許
HUDDLEは建築業、電気工事業、共に許可認定を頂いております。
デザイン、プラン～工事まで一貫したサービスをご提供できます。
