【千葉_LED照明】LED照明_巨大光壁

千葉県某案件の光壁制作に携わらせて頂きました。
巨大光壁の照明器具選定、及び施工という重責を担うことができ幸栄なことでした。

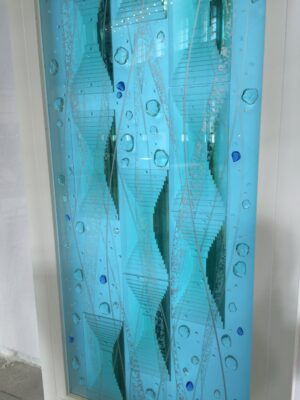

巨大ガラスアートを照らすため背面に大量のLEDを仕込んでおります。
器具内容と工法をご説明致します。

●設置器具
導入器具は２種類　色温度毎に製品を選定

白色：100Vモジュール　6500K　100mmピッチ配灯　×12,000個　

電球色：24Vテープライト　2800K　30mmピッチ配灯　×1500m

モックアップ検証時に各種色温度の器具を用意し照射
各所のガラスアートにマッチする最適な色温度を選択した結果、設置場所毎のガラスデザインにマッチする色味を優先し種類が異なる器具を採用する事になりました。

施工手順、工法を考えると白器具、電球色器具を共通にしたかったが、デザインを最優先に器具を選定しました。

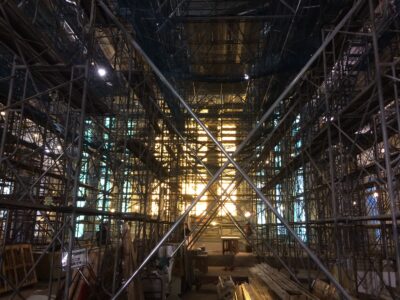

●設置工事

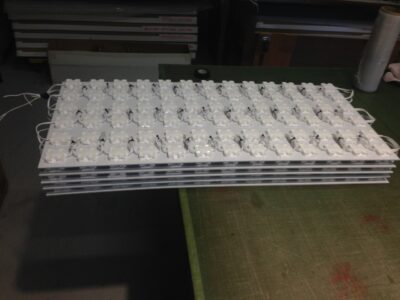

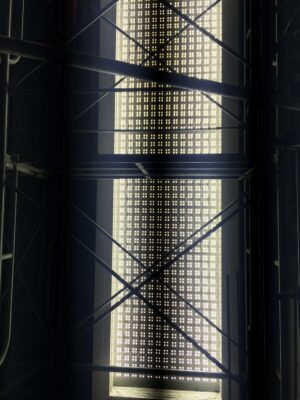

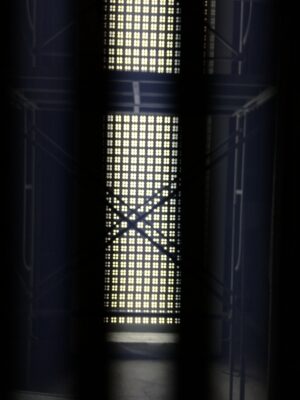

【白色器具：パネル工法】

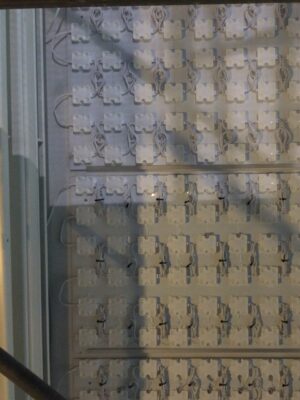

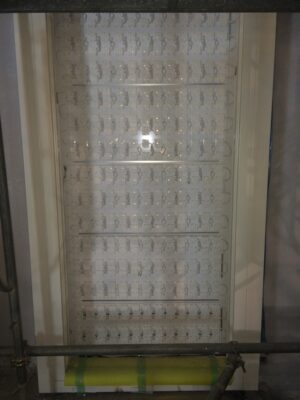

・下地壁面にパネルに組み込んだ器具を取付け

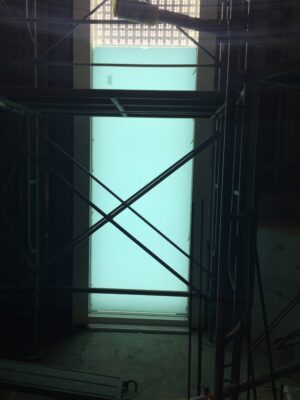

・ガラスアートのデザイン、色になじませるため水色アクリルを前面に取付け

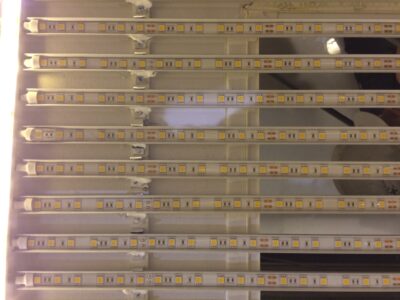

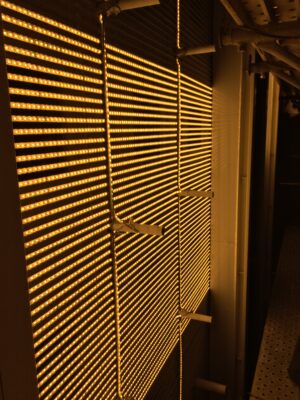

【電球色器具：メッシュ工法】

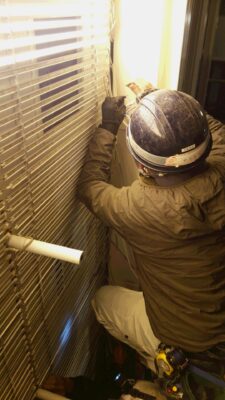

・テープライトをレールに組込み下地壁面に取付け

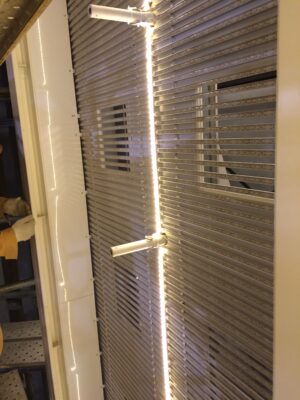

・ガラス支持金物Φ50mの隙間を埋めるため縦ラインにもテープライトを取付け

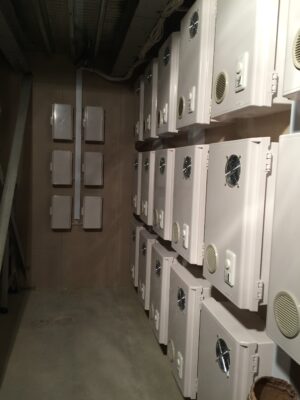

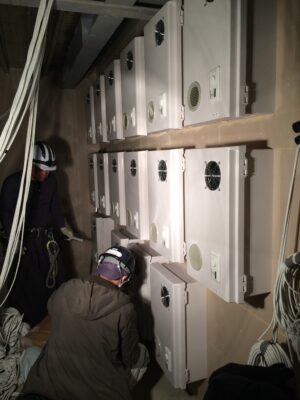

●制御BOX取付
制御BOX：52台
テープライト用電源300W＝91台
テープライト用調光器＝91台
100Vモジュール用調光器＝6台
一次側電源容量30KW

●点灯確認、調光調整
５Ｆ吹抜ホール正面光壁　幅２０ｍ
97台の調光器を一斉操作し照明照度を調整
屋内とは思えない圧巻の景色

●設置機材
白色器具　：100Vモジュール　6500K　12000個　100mmピッチ配灯　パネル工法
電球色器具：12Vテープライト　2800K　1500m　30mmピッチ配灯　メッシュ工法
一次側電源：30KW
施工工程　：４週間（設置２週間、配線１週間、調整・手直し１週間）

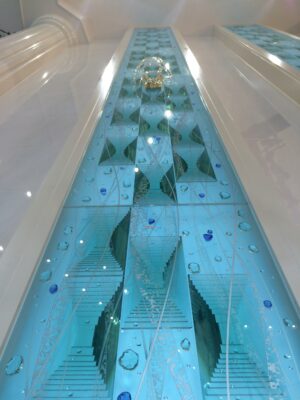

●施工完了
５Ｆ吹抜の大型ホールの演出照明に携わらせて頂き感謝でいっぱいです。
製品手配、現場工程、取り合い等、苦労も多くありましたが、ご調整頂いた大林組所長には感謝の気持ちでいっぱいです。
現場でご対応頂いた職人さんやプログラマーの協力会社様には毎度毎度ご無理ばかり押しつけてしまい頭があがりません。感謝の気持ちでいっぱいです。

これだけの大型プロジェクトでありながら、細部に渡りこだわりを持ち取り組まれたデザイナー様にも感謝を申し上げます。　お陰様ですばらしく良い仕事に仕上がりました。

この案件に携わらせていただき多くの学びがございました。
今後の糧になるお仕事になりました。
関係各社様に本当に感謝申し上げます。

●建築免許
HUDDLEは建築業、電気工事業、共に許可認定を頂いております。
デザイン、プラン～工事まで一貫したサービスをご提供できます。

建築工事：株式会社大林組
ガラスアート：マリエンバード工房　野口真里様
