大阪の心斎橋筋商店街のユニクロの外部演出照明の施工をさせて頂きました。
基幹店として大掛かりな演出を取り入れられています。
現在でも心斎橋のシンボルタワーとしてそびえたっております。

●設置工事
①円形金物を建築支持金物に取付け
１マスごとに円形金物を１台
円形金物に制御機材（電源、データ機器）を取付け

②金物に照明器具を取付け
器具は１個毎に制御を行えるクラスター器具
トラクソン「Dot XL-9」


器具付けと配線処理に多くの時間を費やします

③配線工事
制御機器通しをLANケーブルで接続
制御機器の渡りケーブルだけで4000ｍのLANケーブルを使用

④点灯確認
電源投入　火入れして器具不良、電源不良を確認

OK　問題無

⑤アドレス設定、器具チェック
器具１個毎の色チェック、器具不良確認、アドレス設定、回路確認等

OK　問題なし

⑥出力調整
表層テントの染まり具合を見て出力を調整
空間が染まり、全面テントがムラなく染まるかを目視検査


OK　問題なし

⑦プログラムチェック
模様や文字を表示し全体の回路、設定等を目視確認
１グリッド、１アドレスに設定し、巨大な文字、ロゴを表示

表層のテントは東京ドーム天井で使用されている製品
汚れにくく、誇りや排気ガスの汚れがついても、雨水によって洗い流されやすい素材
太陽工業株式会社

●施工完了
夏季の施工のためテント内の温度は40℃超
テント内での工事は熱中に注意が必要で、１人作業は禁止となり２人以上での作業を実施
現場ルールとして大林組様から徹底注意を頂きました

他にもテント内50cmの空間での作業はテントへの傷・破損がないよう細心の注意を要しました。高温の中で注意する点が多く、意識が散漫にならないよう定期的に注意喚起を行い、作業者の方々に多大なご負担をかけました。

表から見えないところ、人が立ち入らないとことではありますが、配線の処理や器具の歪みにも注意し丁寧な施工で、良い仕上がりで完了することができました。
毎度ながら施工者の方々には感謝でいっぱいです。

現場は事務所からも近く、心斎橋筋商店街という大阪でも人の流れが多い地域です。
完了した現場を見上げると誇らしく思います。

関係各社様には本当に感謝申し上げます。
これからもランドマークとなる案件に携わることができるよう、良い実績を積み上げていきたいと思います。

●建築免許
HUDDLEは建築業、電気工事業、共に許可認定を頂いております。
デザイン、プラン～工事まで一貫したサービスをご提供できます。

青森の商業ビルのファサード演出に高輝度液晶と演出照明を納品させて頂きました。
ファサード：ウォールウッシャー　RGBW 48Wスポット6台
エントランス：高輝度液晶モニター　2000cd/㎡と映像システム

●設置工事
豪雪地域ですので、まずは雪かきから

外部足場を利用して外部のスポット照明を設置


柱にステンレスバンドでスポットを固定

●配線工事
１フロアに２台づつのスポットを設置し、縦に配線を取り廻し制御室に引き込み。
外部土間には雪を解かすために温水が流れているので土間に配管埋設をして低温措置を施しました。

●高輝度液晶モニター設置
人々の待ち合わせ場所になるよう時計を常時表示

精密機材は低温に弱く、冬の極寒機には機材が稼働停止する事が予想されます。
その為、タイマーで電源が入った時点で筐体内のランプが点灯し内部温度を上げる措置を施しました。　北国の工夫に関心しました。

●初期設定、調整
雪国の寒空を明るく照らすことを期待します。
多くの人が集う楽しく温かな空間になることを期待してプログラムを作成しました。

●内装工事
内装は大人な雰囲気でスタイリッシュに仕上がりました。
寒空でも一歩建物に足を踏み入れると暖かく楽しい空間でお出迎えします。

●施工完了
東京から車で6時間、雪道を資材を積んで走って下さった職人の方々には感謝致します。
現場に到着してからも極寒の中、細かい工事をして頂き本当にありがとうございました。

●建築免許
HUDDLEは建築業、電気工事業、共に許可認定を頂いております。
デザイン、プラン～工事まで一貫したサービスをご提供できます。

兵庫県芦屋市の葬儀場クレリ様に映像システム、音響システムを導入。
ON AIR 映像を各ホールに配信。

ファサードサインは高輝度液晶モニター（2000cd/㎡）を設置。
自立型筐体はオリジナル制作。内部温度の上昇を抑制するため吸排気システムを充実。

エントランス、EV横には各ホールでのご葬儀を案内。

ご葬儀の様子をカメラを撮影。他のホールに映像/音声を配信。

メインホールには富山の組子細工が施された建具が取り付けられ厳かな雰囲気

映像制御は事務所で集中管理

音響制御は各ホールの司会台に設置

●設置工事
ファサードサインに高輝度液晶が採用され、自立型筐体に内蔵して設置。
夏季の高温に耐え得るよう吸排気システムを充実。
屋内AV機器は信号切替の操作性を重視してシンプルな機器で構成。
AV機器に精通していない司会者でも簡単に操作できるよう設定調整を行いました。

●設置調整
葬儀場内部は木質仕上げで音が反響しやすい空間です。
広い空間に多数のスピーカーを設置しているため、音の遅延・反響を抑えるよう調整。
久しぶりに音効さんに入って頂き、調整を依頼しました。

●設置機材
——–音響機器——–
HK Audio Elements ×8台　（ラインアレースピーカー）
BOSEスピーカー ×8台　（天吊スピーカー）
dbx DriveRack PA2 ×3台　ミキサーとパワーアンプの間に設置スピーカーの性能を最大限
に引き出す「スピーカー・マネジメント・システム」
ECLER 2chパワーアンプ ×5台
TASCAM CDプレイヤー ×4台
YAMAHA ミキサ12chー ×2台
Audio-Technica ワイヤレスマイク ×5本
360°集音ピンマイク ×1台

——–映像機器——–
47V-LCD ×1台　2000cd/㎡
32V-LCD ×5台
49V-LCD ×5台
5000lm Projector ×1台
その他、制御機材

●施工完了
長時間、ご葬儀に参列できない方でも別室でゆったりご葬儀の様子を見ることができる
システムを構築。
ご葬儀の形も多種多様になった昨今。ご家族のご希望に添える様なシステムに仕上げることができました。

様々なお施主様アイデアをご提供いただいたお施主様
各所の納まりをご検討頂いた設計事務所様
システム構築、設置工事にたずさわって頂いた方々
多くの方々に感謝でいっぱいです。

●建築免許
HUDDLEは建築業、電気工事業、共に許可認定を頂いております。
デザイン、プラン～工事まで一貫したサービスをご提供できます。

タカラスタンダード様さいたまショールームにLEDビジョンを設置させて頂きました。
タッチモニターでお客様の質疑に応じるシステムをセットアップ。

画像下部にタッチエリアを設け、LED上部のセンサーで感知し回答へ導くという案内システムを構築させて頂きました。

●設置工事
内Ｒの壁面にLEDユニット設置
ユニットが20kg/㎡と軽量であるため木下地をご用意頂く。
液晶モニターより軽量で薄型に仕上がる。
また明るさも液晶モニターの倍以上であるため店内でもLEDビジョン案件が急増。

液晶モニター輝度＝400cd/㎡
LEDビジョン輝度＝1000cd/㎡

●配線工事
幹線接続（電源線・信号線）
ユニット間の渡り配線（電源線・信号線）

●パネル取付工事
LEDユニットにLEDパネルを装着。
配線とマグネットでパネルはユニットに固定されます。

LEDビジョンの厚みは33mm。超薄型です。
液晶モニターは通常140mm厚、薄型でも100mm程度あります。

●センサー取付
LEDビジョン上部にセンサーをモーションセンサーを取付け。
センシングの角度と距離を設定し、感知速度をチェック。

●アドレス設定、初期設定、調整
LEDユニット毎にアドレスを設定。
輝度調整、パネル目地調整、その他初期設定を実施。
内Ｒですのでパネルの縦目地を細心の注意で調整。

●設置機材
本体仕様：1.5mmピッチLEDビジョン
本体寸法：3000mm×1250mm
本体重量：75kg
解像度　：1923pixel横×801pixel縦
システム：センサーシステム、タッチモニターシステム

●施工完了


タカラ ショールームのスタッフの方々が企画立案、実施計画を作成されました。
タカラ様のスタッフの方々は日々お客様への対応向上を考えておられて非常に優秀です。
私どもHUDDLEの企画会議にも出席して頂きたいほどアイデアが豊富です。
非常に勉強になりました。ありがとうございました。

その他、映像制作して下さった鈴木様、工事に携わって下さった方々。センサーシステムを形にして下さったエンジニアの方々に感謝いたします。

●建築免許
HUDDLEは建築業、電気工事業、共に許可認定を頂いております。
デザイン、プラン～工事まで一貫したサービスをご提供できます。

和匠肉料理 松屋/阪急うめだ本店 店内の演出照明を担当させて頂きました。
大阪梅田の阪急百貨店本店飲食店フロアだけに気合の入ったお仕事でした。

メインテーブル植栽演出照明

エントランス パーティション演出照明

照明器具：RGBW LEDスポット　24W×15台
制御方法：DMX制御（器具個別アドレス）

●設置工事
エントランス アクリルパーティションをアクリルのインゴット、Φ80mmの物を使用。
透明アクリル無垢材内部に気泡の加工が施されています。
その気泡を際立たせるため、支柱下部から入光し天井まで光を抜けさせる計画。
配光角12°のスーパーナロー器具をを床下に設置。台座金物で支柱を取付け設置完了。
アクリル支柱と台座はインローで設置されているため、メンテナンス時はアクリルを簡単に取り外せる構造となっております。

●配線工事
上げ床になっており、配線工事・接続工事も非常に簡単に実施できました。
エントランスに設置した制御機材と器具との配線ルームもしっかり確保されていました。
納まりも非常に美しく施工計画を練って下さった方に感謝感謝です。

●器具調整
配線接続確認、各器具のアドレス設定、調光調整、カラー調整を実施。
特にエントランスは器具を床下に設置したため熱籠りを抑えるため調光調整を念入りに。

●LED照明プログラム
飲食店での演出であるため、落ち着てお食事の時間を楽しんでいただけるようゆったりした動作。固定色に。
カラーリングは食事が進むよう暖色系でまとめております。

●制御システム
プログラム変更操作が簡単に行えるようレジ横の壁面に制御機器を設置。
制作したプログラム以外にもテストモードを利用して固定色に変更可能。
照明の専門知識がないスタッフの方でも簡単に操作できるシステムに仕上げております。

●施工完了
内装デザイナー様、施工会社様、照明計画会社様、この物件に携わった全員が演出に対する効果と知識が深く、飲食店での演出限界値、使用方法も深く理解されていました。
施工・メンテナンス含め、長期利用のための施工計画もしっかりと練られた、非常に完成度の高い、良い物件でした。
このようなお仕事に携わらせて頂いたことに感謝申し上げます。
関係各社様、本当にありがとうございました。

●建築免許
HUDDLEは建築業、電気工事業、共に許可認定を頂いております。
デザイン、プラン～工事まで一貫したサービスをご提供できます。

岡山北長瀬と岐阜のショッピングモールBRANCHに噴水照明を納品させて頂きました。
5m以上吹き上がる噴水を照射し染め上げる。夢の様なお仕事です。

LED素子：RGB 3in1
スペック：DC24V 36W/台
納品台数：岡山＝27台、岐阜＝16台
保護等級：IP68
制御方法：DMX制御
DMX制御＋タッチモニター選択

●設置工事
１，制御機器と器具間の配線工事
２，タイルをめくって噴水ノズルと照明器具の台座金物を設置
３，台座金物に噴水ノズルと照明器具を取付け
４，配線と器具を結線
５，照明器具点灯テスト
６，タイルを敷いて完了

●施工留意点①
水中での結線数を減らす
水中での結線を避けるため器具付属配線を長く加工しておく
制御機器までの距離の長さの配線を予め器具に取付けておき
配線接続部を器具内だけに限定することで浸水リスクを軽減
デメリット➤輸送コストが高額になるデメリットがある。

●施工留意点②
水中での結線部に浸水しない部材を使用する
結線部にレジンキットを使用し、結線部を硬化させる。
硬化後は浸水リスクが軽減でき安定使用を実現できる。
デメリット➤レジンキットが高価、施工手間が多い、レジン硬化時間２時間程度必要

●制御システム
噴水がDMX制御であるため、照明も同じコントローラーから制御を行う。
それによって噴水と照明が同期し噴水が映える仕上がりを実現できる。
イベントで使用する場合はタイムスケジュールを組むことで開始時差がなくスタート起点を同期できることができる。

●施工完了

水と音楽と照明が織りなす癒しの空間が完成。
噴水は訪れる人を必ず笑顔にしてくれる最高の演出です。
完了後、最も心が満たされるお仕事です。
穏やかで、朗らかな癒しのお時間をご提供できるお仕事。
今後もぜひ取り組みたいと思います。

●建築免許
HUDDLEは建築業、電気工事業、共に許可認定を頂いております。
デザイン、プラン～工事まで一貫したサービスをご提供します。

噴水：株式会社光栄
施工：株式会社光栄
照明：HUDDLE

大阪の世界の大温泉スパワールド温浴施設の改修工事。
吹抜天井にウェーブライト、吹抜壁面に間接照明を設置せさせ頂きました。
湿度、塩素などの問題で建築的にカラーリングを施すより、演出照明で空間を染色。
季節やイベントによってカラーリングを選択できる簡単操作システムに仕上げました。

お風呂の塩素の影響を受けないよう器具には重耐塩塗装を施しました。

間接照明：RGBWウォールウッシャーLEDバー　60W×60本
天井照明：ウェーブライト120W×3台　カラーフィルター
信号制御：DMX制御＋タッチモニター選択

●ウェーブライト設置工事
設置工事：台座金物＋ステンレスバンド＋落下防止ワイヤー
耐塩工事：スリーブ圧着＋ビニルテープ、自己融着テープ（付属コネクターは利用せず）
仕様配線：湿度が高いのでキャプタイヤ―ケーブルを使用

8m高の柱上部にウェーブライト取付
・制御盤から信号線、電源線引き回し
・ステンレスバンドにて丸柱に器具を設置

落下防止措置
・天井裏金物から器具にステンレスワイヤー取付け
・電源線、信号線、安全ワイヤーの３本で落下防止安全措置完了

●間接照明設置工事
ウォールウッシャーの設置工事写真を撮り忘れてしまいました。
円形の壁面に200mmの間接照明BOXをご用意頂きました。

設置工事：ウォールウッシャー器具長1m×60本
配線工事：器具10本1系統にして電源線、信号線を引き回し、結線工事
耐塩工事：スリーブ圧着＋ビニルテープ、自己融着テープ（付属コネクターは利用せず）
回路確認：RGBW点灯、回路毎に各色を点灯し配線接続、アドレスの確認
特記事項：仕様配線：湿度が高いのでキャプタイヤ―ケーブルを使用

●器具調整
間接器具調整：全器具角度調整　一番光が伸びる角度を確認し全器具共有に調整
天井照明調整：シューティング　器具３台でΦ12mの天井ドームを均一に照射
プログラム調整：回路調整、アドレス設定、器具調整、カラー調整、プログラム制作

お風呂の水面が天井に反射しているような効果
この演出で水面と天井が一体となり空間の広さ、天井の高さが強調されます。

●LED照明プログラム
通常営業時：陽の色　DAY１（朝日）～DAY５（夕陽）　※時間により自動切替
イベント時：イベントカラー　※任意選択
※ウェーブライトはカラーフィルターでカラーリングを変更できます。
カラーフィルターを外部制御し壁面間接照明と同じ色・マッチする色に設定

●制御システム
DMXコントローラーにプログラムを内蔵。タッチパネルにてプログラム選択
・タッチパネル操作画面はオリジナル制作
・２１接点使用　機材仕様では255chまで対応可能

●施工完了
水面に間接照明が映り込み、その水面が天井に反射
床/壁/天井が一体化される演出に仕上がりました。
広さ、高さを強調でき、メリハリがある空間に仕上がったと思います。

●建築免許
HUDDLEは建築業、電気工事業、共に許可認定を頂いております。
デザイン、プラン～工事まで一貫したサービスをご提供できます。

東京有楽町、某施設外装改修工事。

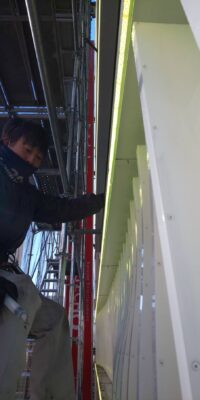

外部壁面金物造作設置、LEDフルカラー照明演出。

有楽町駅前、丸の内からも視認できる建物。
シンプルな外装の視認性を高めることが目的。
「リズム」をテーマに昼の表情と夜の表情を計画。
平面的なビル外装に不均等な表情をつけ、夜間は照明でより不均等さを強調することでビルにリズム感をつけるデザインをしました。

●昼の表情

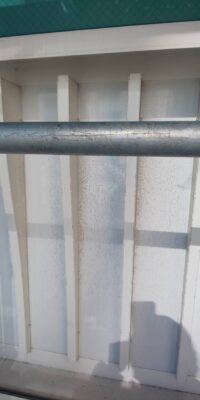

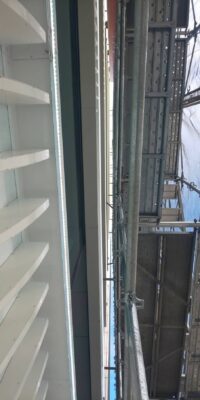

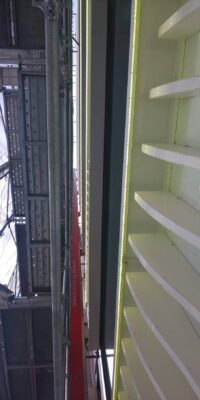

ルーバー造作の凹凸でリズムを表現。
フロアごとにルーバーの凹凸を不均等に配置

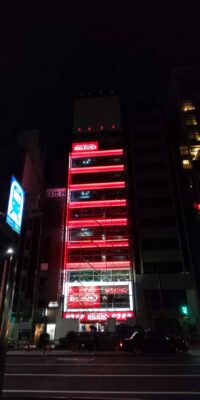

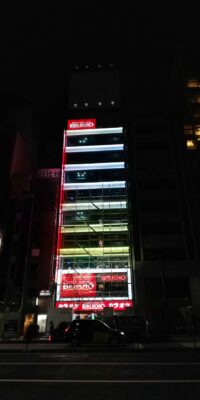

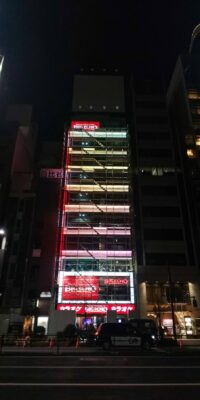

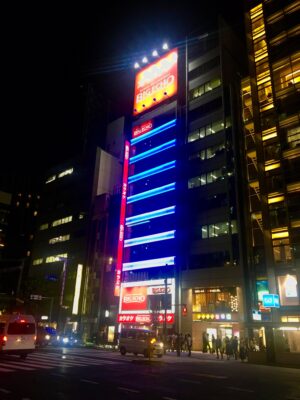

●夜の表情

不均等なルーバーをフルカラーLED照明で煽り建物の視認性を向上。
ワンフロア毎に受信機を設置しアドレスを設定。
ワンフロア単位で色を変えられるよう、回路設計しております。

●LED照明プログラム
通常　赤色　　  店舗カラー、企業カラー
１月　金/赤色　正月
２月　ピンク  　バレンタイン
３月　白/濃桃　桃の節句、梅花
４月　白/薄桃　桜吹雪、花見
５月　緑/黄緑　若草、木漏れ日
６月　白/水色　長雨
７月　青/水色　夏の海
８月　黄/白色　夏の陽射し
９月　黄/橙色　残暑
10月　紫/橙色　ハロウィン
11月　赤/橙色　もみじ
12月　赤/緑色　クリスマス

上記12種類以外にもプログラムを作成しております。
月毎、イベント毎で好きなプログラムを簡単に切替え季節感を楽しむことができます。

●制御駅式
信号制御方法：DMX制御
プログラム選択：スイッチ切替え（接点呼出）

●建築免許
HUDDLEは建築業、電気工事業、共に許可認定を頂いております。
デザイン、プラン～工事まで一貫したサービスをご提供できます。

●工事工程
１，足場設置　１週間　足場、養生設置
２，金物設置　１週間　アルミ複合板取付、ルーバー金物取付
３，電気工事　２週間　LED照明器具設置、制御機材設置、配線工事

全４週間の工程を事故無、クレーム無でご対応頂いた関係者の方々に感謝申し上げます。

HUDDLE はLEDビジョン、LED照明などの電気工事以外に
建築改修工事、内装改修工事も承っております。

沖縄国際通りの商業施設にサイネージを設置。
初の沖縄出張にメンバー大興奮。
内装工事と同時進行。上下作業にならないようLED工事は夜間施工に。
設置場所視察。なかなかの高さに足がすくんでしまいました。

5F吹抜 ESCホール LEDビジョン

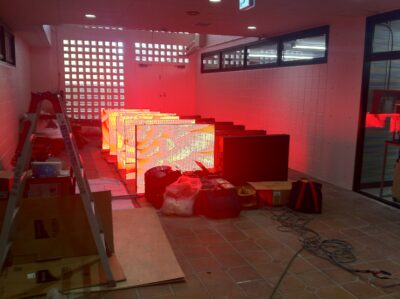

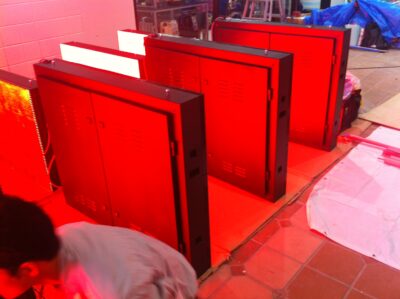

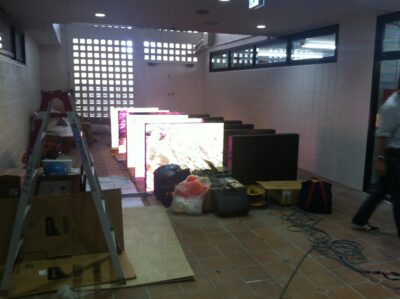

【１日目】　資材搬入、資材開梱、資材間配り、LEDビジョンエージング
短納期のためエージングが不充分な状態で出荷。
搬入後、即エージング作業に取り掛かる。同時にLEDビジョン受信機にアドレスを設定。
資材搬入、初期設定 エ―ジング① エ―ジング②

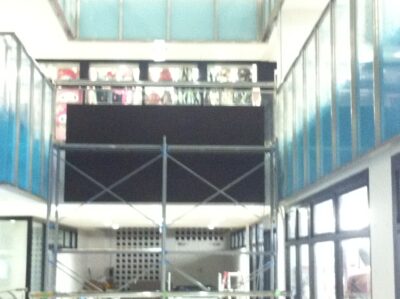

【２日目】　鉄骨工事、LEDビジョン工事、制御機材設置、LCD工事

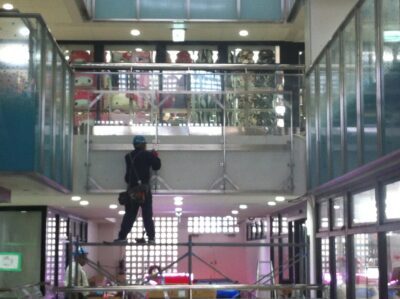

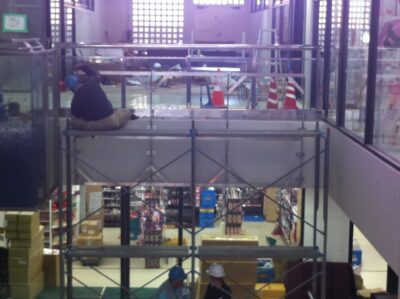

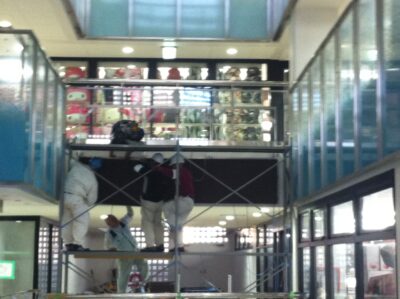

足場完成後、まずはLEDビジョン架台鉄骨を取付け。
５Ｆ吹抜空間には屋根がなく雨が吹き込む空間です。
サビ防止のため架台鉄骨はステンレス製です。

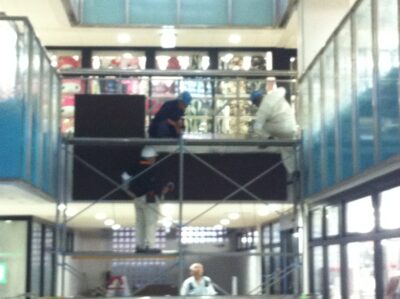

LED架台鉄骨取付

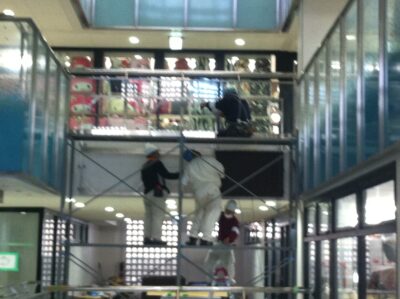

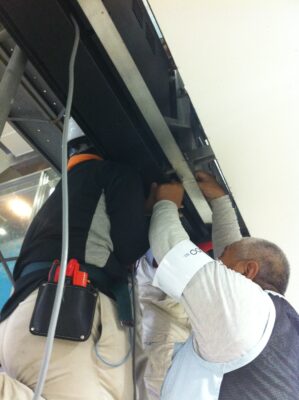

鉄骨架台取付後、LEDユニットを架台に取付け。
LEDユニット取付① LEDユニット取付② LEDユニット取付③

LEDユニット取付工事と同時に配線工事。
信号/電源線をLEDユニット内部に取り込み結線作業。
 LEDユニット取付と並行して配線接続

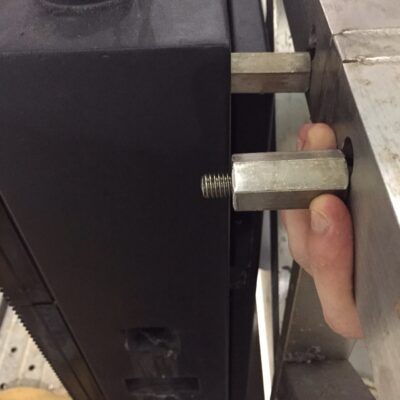

ジョイントボルトがごつすぎてLEDユニット取付けが難航。
重量物が落下しないよう細心の注意で取付け作業を実施。
 LEDユニット取付用ボルト

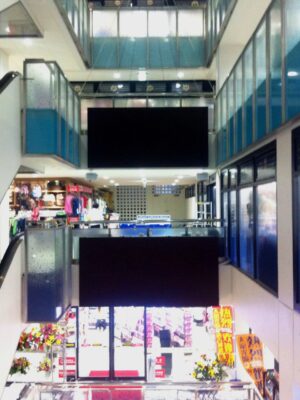

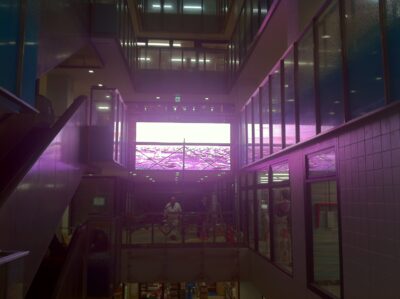

１面目　設置完了

設置完了後、点灯確認作業。　
内部制御機材の不良なし。素子不良のLEDパネルは交換。そして１面完成
１面目　点灯確認

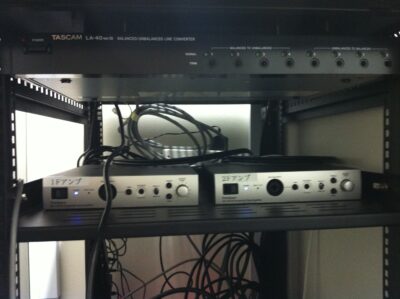

外で職人さん達がLEDビジョンを設置している間、制御機材の設置・設定・調整作業

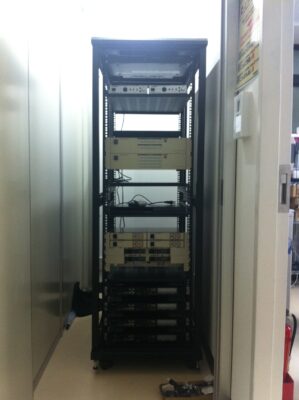

－－－ラック組上げ、機材配置、配線接続、初期設定、連携テスト－－－

技術担当者達もやることが膨大で大忙し。

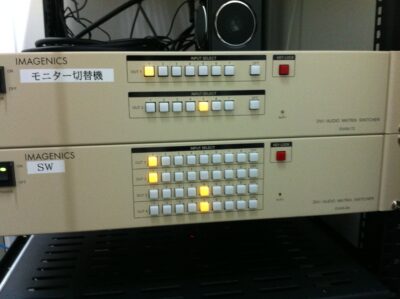

LEDビジョン工事と同時進行で制御機材設置  機材間配線 機材セットアップ

そして店内各所にLCDを設置。

－－－初期設定、信号テスト、表示テスト－－－

売り場が広くて、みんな迷子状態です。
売り場にLCD設置 ①売り場にLCD設置 ②

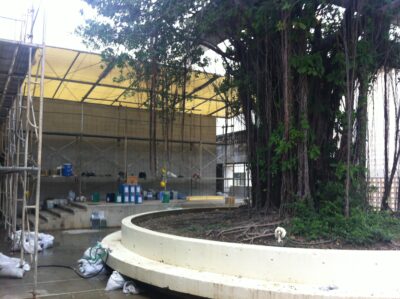

屋上のイベント広場にLCD、マイク、音響機器を設置
制御室から100ｍ以上、距離が離れているため、映像・音響共にエクステンダー取付け。
屋上広場にLCD/音響機器設置

てんやわんやの初日作業が完了
施工完了後、早朝のお食事会。　地元沖縄料理に舌鼓

施工後のお朝食会

【３日目】　LEDビジョン工事、制御機材調整
２日目と同じ作業をくり返し。
１フロア低い位置に２面目を設置。

２面目施工  ２面目　設置完了

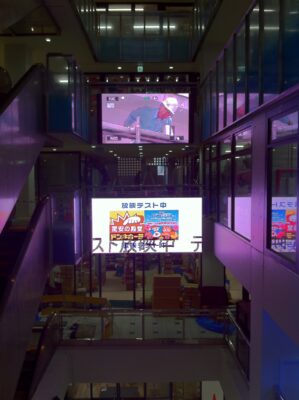

２面共　点灯確認
施工後の朝食　沖縄料理を満喫

北九州の山田電装の山田社長。
始めてLEDビジョンを設置するときに工事のいろはを教えていただいた恩師。
先日ガンで亡くなられました。
20年間お世話になりっぱなしでした。ありがとうございました。
ご冥福をお祈りします。

【４日目】　システム調整、LED色調整、輝度調整、輝度センサー調整
工事完了して、ようやく全体の２/３が完了
設置環境によって電源ノイズでLEDビジョンが明滅したり、信号不良が発生したり
この現場は、そんなトラブルもなく順調に進行してくれました。
技術担当者もご満悦です。

無事稼働テスト合格

この現場のユニフォームはＦＣ琉球のチームＴシャツ
現場開始前、国際通りで3,900円で購入
オフィシャルマスコットの「ぐしけんくん」＝具志堅用高
現場でも一際目立つユニフォームでした。

【GRAND OPEN】
OPEN前に長蛇の列。17時のGRAND OPEN前。お客様の期待値MAXです。

GRAND OPEN前　大行列  OPEN　15分前  GRAND OPEN

GRAND OPEN!!!
無事にこの時を迎えることができました。
関係者の皆様には感謝でいっぱいです。
離島で遠距離の現場にもかかわらず、大きなトラブルも事故もなく完納できました。
